Книжка-брелок из металла
Предлагаем вам освоить технику чеканки, сделав такую симпатичную книжку-брелок – вы сможете написать на ней то, что сами захотите, и эта надпись долгие годы будет с вами – или с человеком, которому вы её подарите!
Основные навыки чеканки и современные материалы и инструменты позволяют создавать вещи, которые радуют нас не месяц и не год, а гораздо дольше.
Попробуйте – у вас получится!

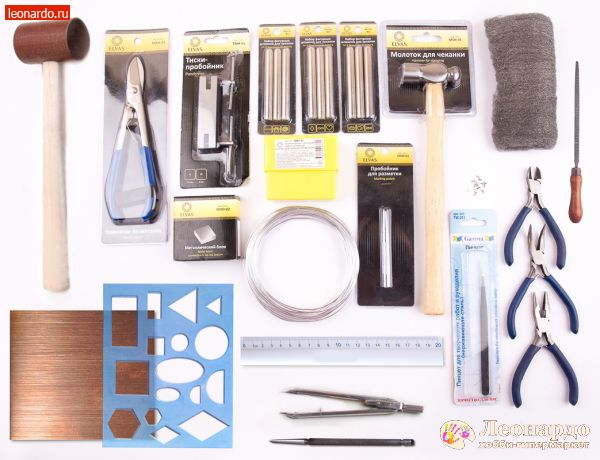

Для работы вам понадобится:
- Молоток для чеканки "ELVAS" MSH-01
- Ножницы по металлу "ELVAS" MKH-01
- Набор штампов для чеканки по металлу "ELVAS" NMH-02
- Металлический блок "ELVAS" MBH-02
- Тиски-пробойник "ELVAS" TMH-01
- Пробойник для разметки "ELVAS" PHM-01
- Металлический лист для чеканки цвет медь "ELVAS" MLH
- Набор фигурных штампов для чеканки "ELVAS" NFH-01
- Проволока для плетения "GAMMA" AW-1 d 1 мм №01 под серебро
- Линейка с резиновой основой
- Линейка с геометрическими фигурами
- Трубочка малая DC-050/10 №02 под медь
- Пинцет "GAMMA" TW-201
- Разметочный циркуль
- Резиновая киянка
- Чертилка
- Круглогубцы изогнутые "Micron" HTP-14
- Тонкогубцы "Micron" HTP-15
- Бокорезы "Micron" HTP-11
- Надфиль
- Металлическая вата

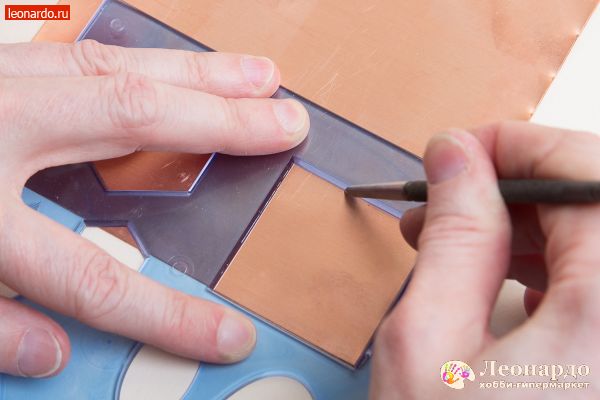

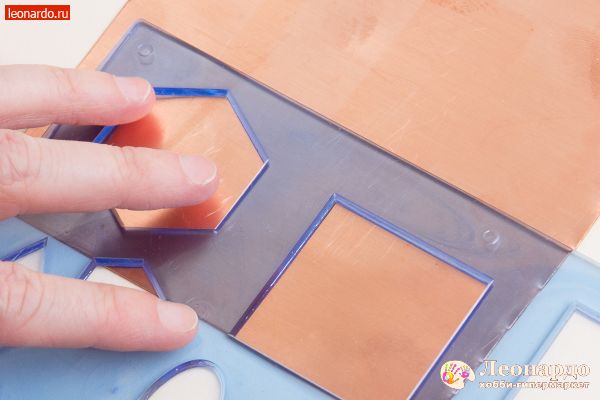

1. На металлическом листе меди "ELVAS" АРТ. MLH разметим странички будущего брелока-книжечки. Для изготовления квадратных страничек проще всего воспользоваться готовым трафаретом, в этом случае понадобится линейка с геометрическими фигурами.
2. Для разметки воспользуемся чертилкой. В нашем случае квадратные странички позволят сэкономить место на листе, если мы совместим стороны квадратов.

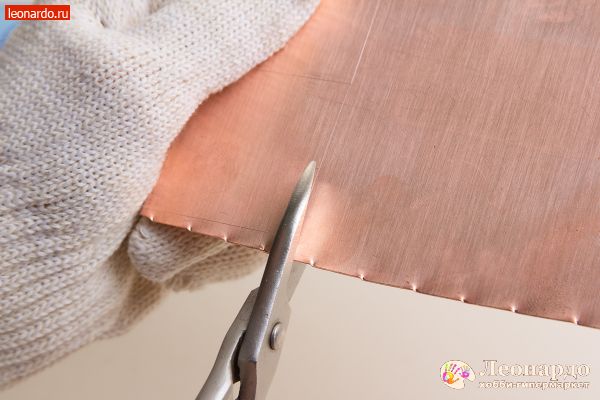

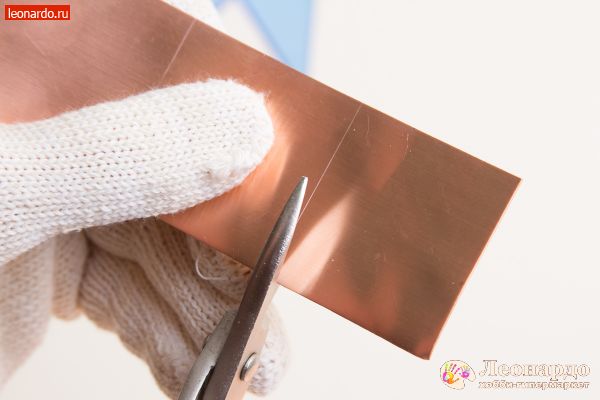

3. Для вырезания размеченных страничек нужно воспользоваться ножницами по металлу ELVAS MKH-01.
Чтобы не оставлять отпечатки пальцев на листе меди, наденем трикотажные х/б перчатки.
4. Вырезать удобнее сначала вдоль общей линии до конца, затем разделить совмещенные стороны.

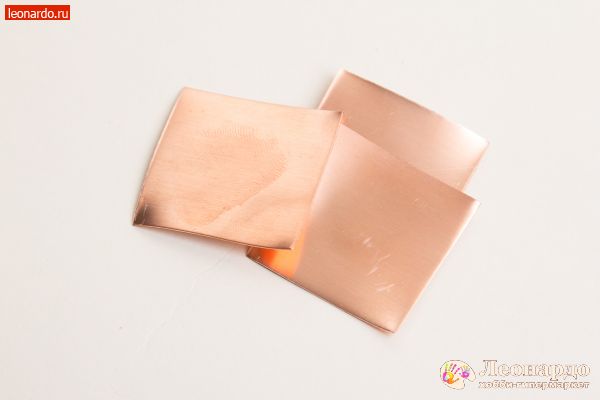

5. В результате вырезанные странички будут немного деформированы.

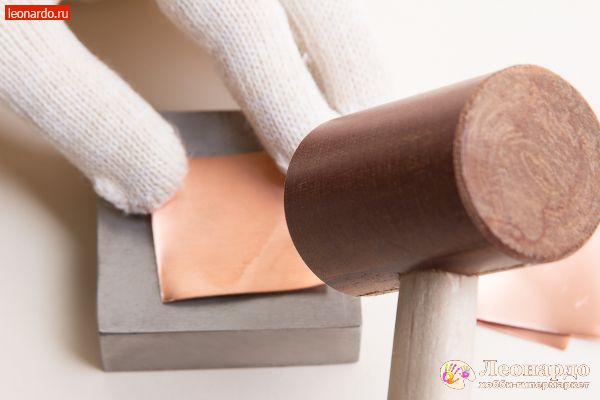

6. Выпрямим странички с помощью деревянной или резиновой киянки, также может подойти резиновый молоток. Лучше, если размер бойка будет больше размера странички - так можно почти полностью избежать следов от бойка на поверхности.

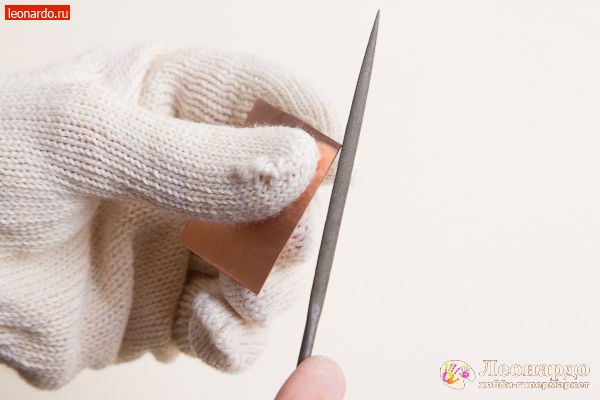

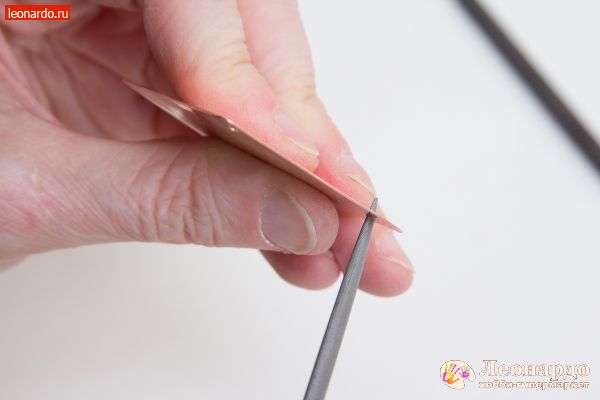

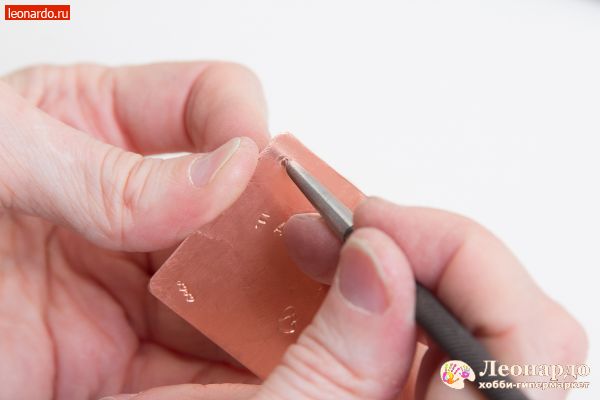

7. Ножницы оставляют острую кромку, которую, как и углы, необходимо обработать надфилем. Кроме того, немного скруглим углы тем же надфилем.

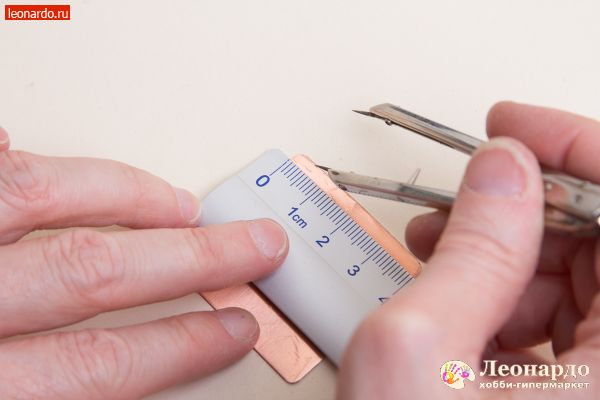

8. Разметку места под отверстия для соединительных колечек нужно сделать с помощью измерительного циркуля линейки с резиновой основой.

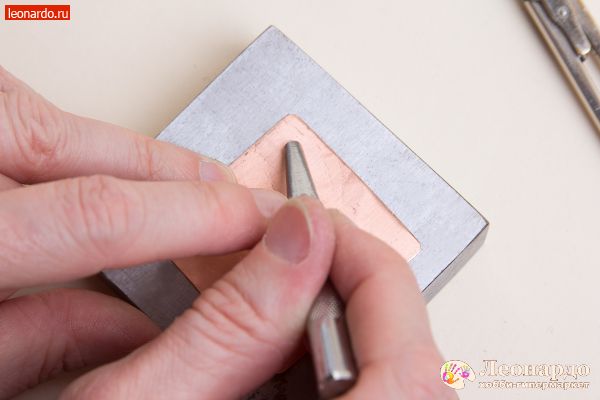

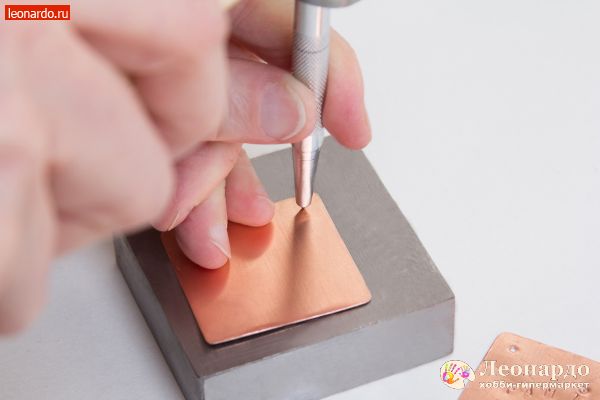

9. Затем сделаем более отчётливые отметки пробойником для разметки «ELVAS» PHM-01. Для этого необходимо совместить кончик пробойника с отмеченной точкой под углом 90°.

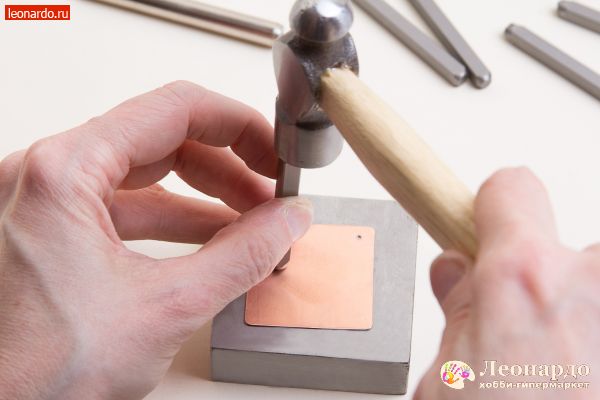

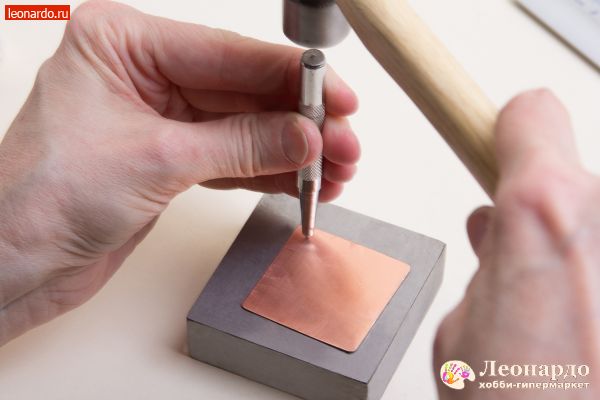

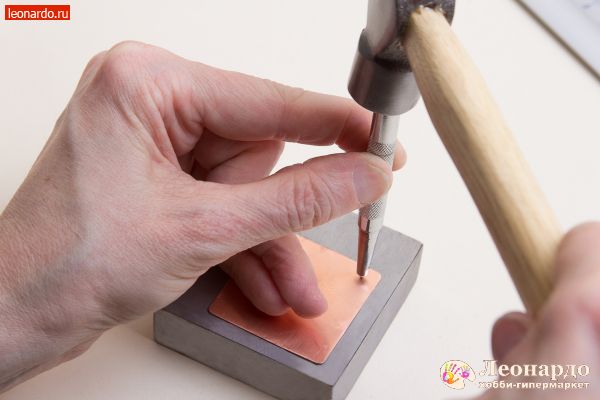

10. Далее перед ударом располагаем пробойник строго вертикально и с помощью молотка для чеканки “ELVAS” MSH-01 наносим удар по плоской части пробойника.
11. Место для второго отверстия отмечаем аналогичным образом.

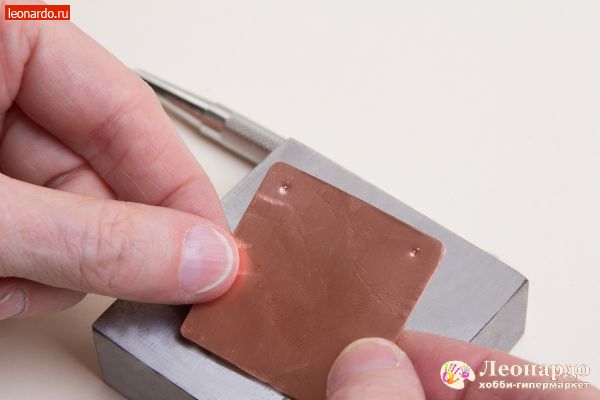

12. В результате работы с пробойником и молотком получаем отчётливые отметки под отверстия.

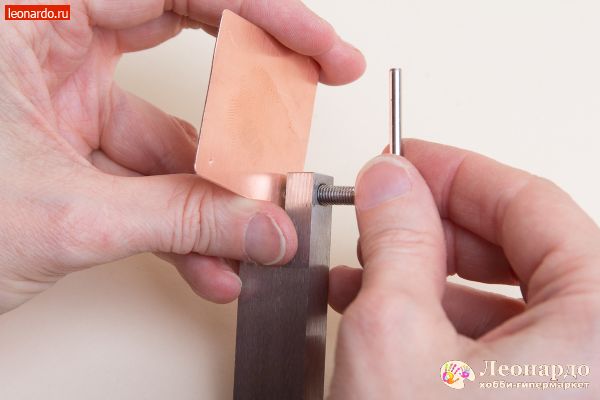

13. Отмеченные места пробиваем тисками-пробойником ”ELVAS” TMH-01. Используем в работе сторону тисков под диаметр отверстия 1,5 мм.

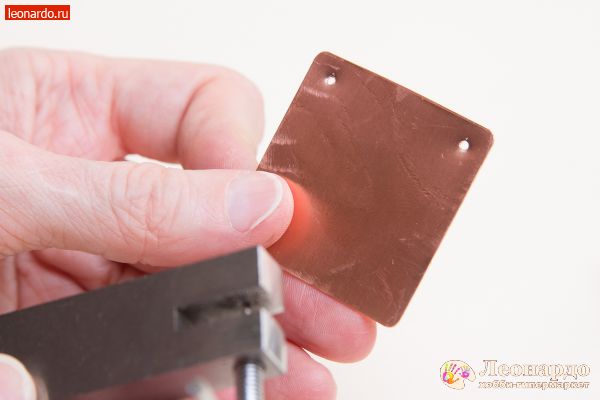

14. С помощью тисков-пробойника можно без всяких усилий сделать аккуратные отверстия в заготовке.
15. Тем не менее, металл вокруг отверстий может немного деформироваться. Эту деформацию можно убрать с помощью резиновой киянки (см.пункт 6).

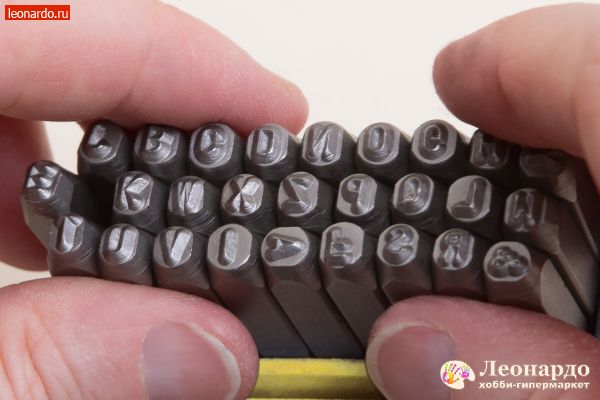

16. Далее оформим наши странички. Сначала "отчеканим" нужный текст на обложке. Для этого нам понадобятся набор штампов для чеканки по металлу "ELVAS" NMH-02 (английский алфавит) и молоток для чеканки "ELVAS" MSH-01
17. Важно заранее определить, сколько места займет текст на страничке и какое расстояние нужно будет выдержать между буквами.

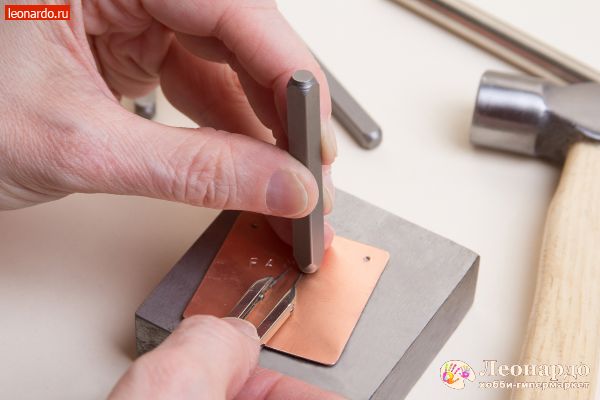

Отчеканим первую букву. Удар должен быть сильным. Если вы не уверены, что отпечаток будет отчетливым, сделайте повторный удар.
Внимание: ни в коем случае не убирайте чекан от металла между ударами, иначе можно испортить всю работу.
18. Первая буква готова.

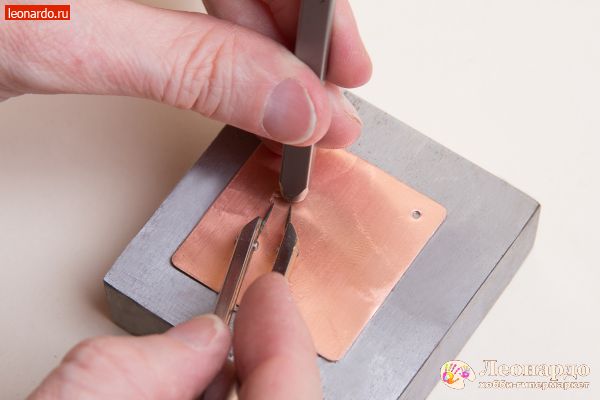

19. Теперь с помощью разметочного циркуля определяем место следующей буквы согласно выбранному дизайну.
20. Далее до конца определяем расстояние для остальных букв и чеканим их.

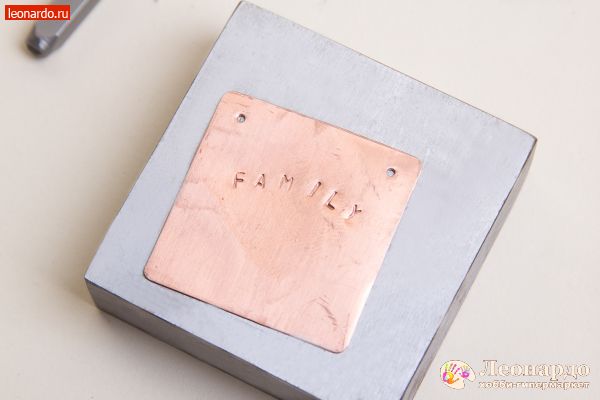

21. Текст готов.
22. Добавим декоративные элементы к оформлению нашей обложки, для этого используем набор фигурных штампов для чеканки «ELVAS» NFH-01.
23. Отверстия под соединяющие колечки на следующих страничках будет удобнее сделать, воспользовавшись уже готовой обложкой как трафаретом.
24. Чертилкой сделаем предварительные отметки на второй страничке, совместив её с готовой обложкой.
25. Затем, как и ранее на готовой обложке, обозначим отметки под отверстия с помощью пробойника для разметки «ELVAS» PHM-01.

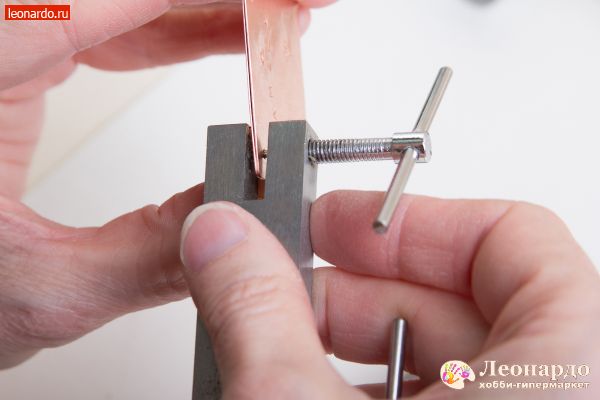

26. Используйте тиски-пробойник "ELVAS" TMH-01 для изготовления отверстий на второй и следующих страничках, также воспользовавшись готовой обложкой, как трафаретом.

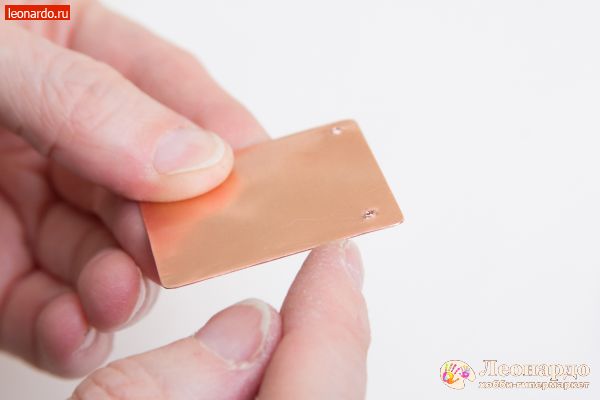

27. Как уже упоминалось, металл вокруг отверстий после пробивки дыроколом деформируется.
28. Эту деформацию убираем резиновой или деревянной киянкой, либо очень легко постукивая металлическим молотком для чеканки «ELVAS» MSH-01.

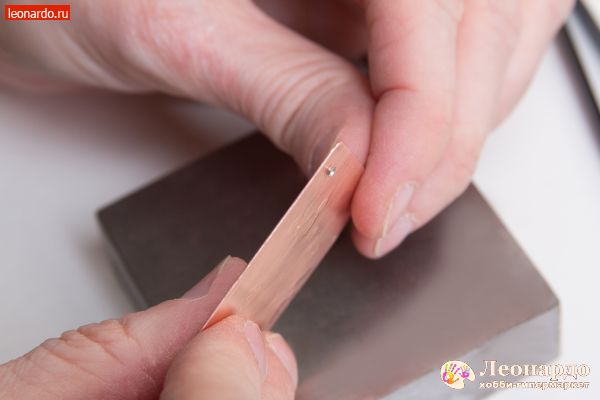

29. При выравнивании деформации на изделии отверстие уменьшается. Чтобы добиться нужного размера и увеличить отверстия, необходимо воспользоваться надфилем.
30. Оформим заднюю обложку нашей книжечки. Определим место для основного декоративного элемента - сердечка. Найдём центр обложки.

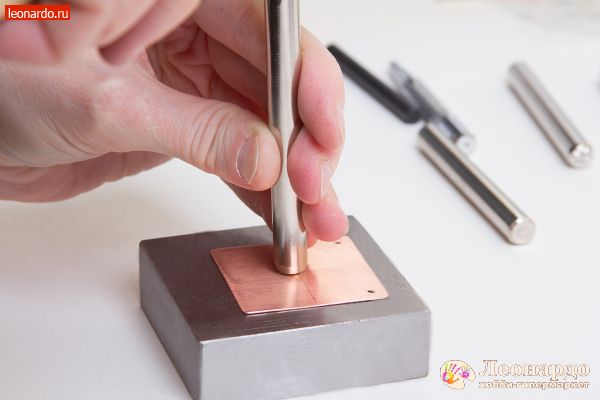

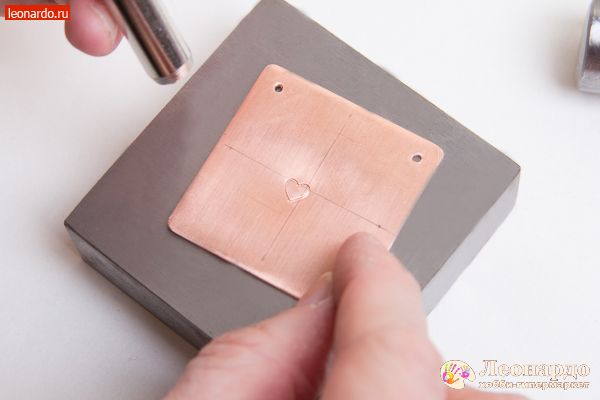

31. Обозначив обычным карандашом центр квадрата, с помощью фигурного штампа для чеканки «ELVAS» NFH-01 отчеканим сердечко, немного сместив его относительно центра, для придания «изюминки» нашему изделию.
32. Основной элемент на месте.
33. Оформляем отверстия контрастным по цвету металлом. Для этого возьмем подходящие под наши отверстия трубочки-кримпы «GAMMA» DC-061/10 под медь.
Такие трубочки используют, например, для сборки бижутерии. Вставим трубочку в отверстие с помощью тонкого пинцета «GAMMA» TW-201.
34. Располагаем обложку над блоком так, чтобы трубочка выступала с обеих сторон обложки на одинаковую длину.

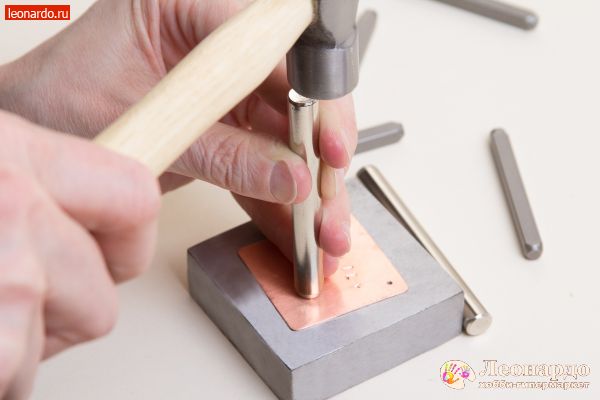

35. Затем с помощью пробойника «Elvas» PHM-01 и молотка для чеканки "ELVAS" MSH-01 очень лёгким ударом развальцовываем сначала один конец трубочки (трубочки-кримпы изготовлены из очень мягкого металла).
36. В результате вместо цилиндрического конца получаем воронку. То же делаем с другой стороны обложки. Завершаем обработку отверстий, плотно спрессовав получившиеся воронки ударом молотка с одной и с другой стороны.

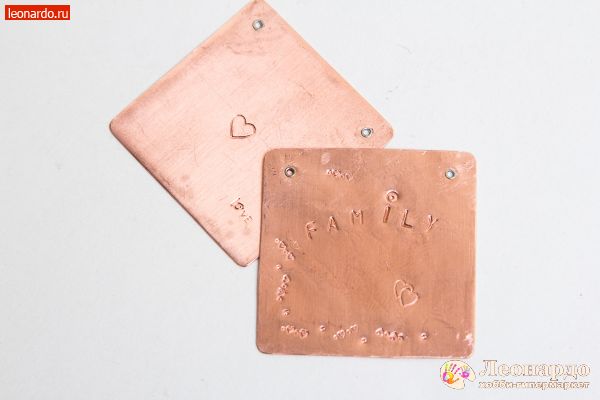

37. Отверстия под соединительные кольца готовы.

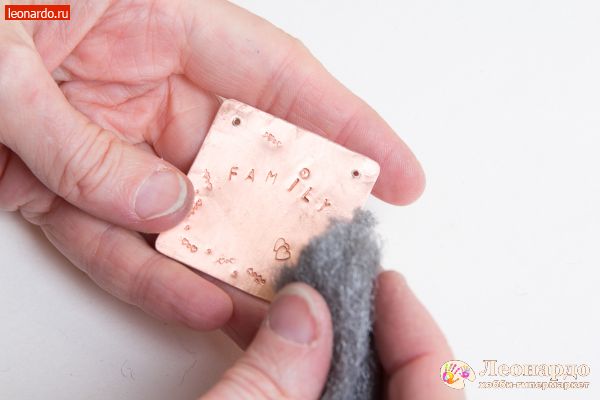

38. Если в процессе обработки странички оказались поцарапаны или на них остались следы от молотка, эти следы можно убрать, отшлифовав их с помощью "металлической ваты".
Иногда приходится снимать значительный слой, чтобы избавиться от следов молотка.

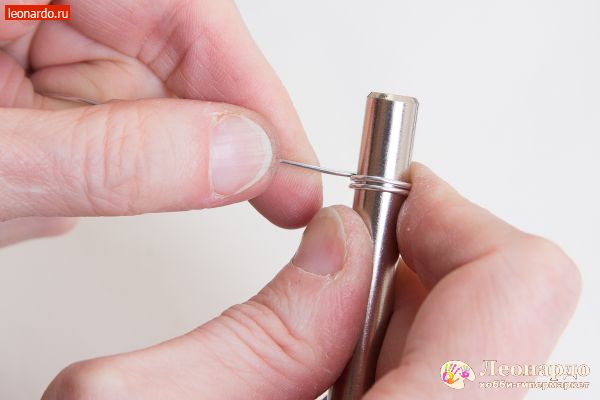

39. Когда странички готовы, переходим к последнему этапу: нужно соединить странички в книжечку. Для этого сделаем соединительные колечки. Нам понадобится проволока для плетения «GAMMA» AW-1 толщиной 1 мм цвет под серебро и любой подходящий цилиндрический пруток из металла нужного диаметра. Делаем несколько плотных витков проволоки на прутке.

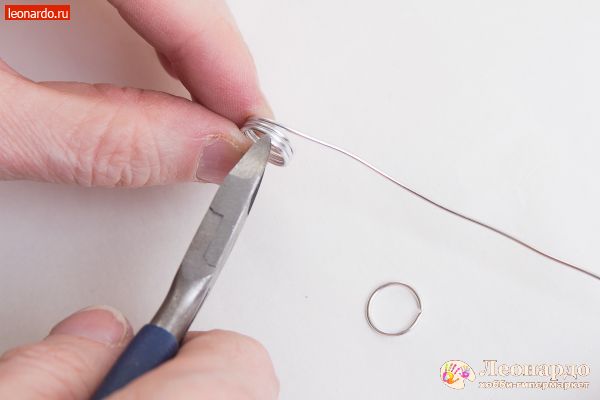

40. Снимаем проволоку с прутка и "откусываем" колечки по одному с помощью бокорезов «MICRON» HTP-11.
41. Обрабатываем острые заусенцы надфилем.

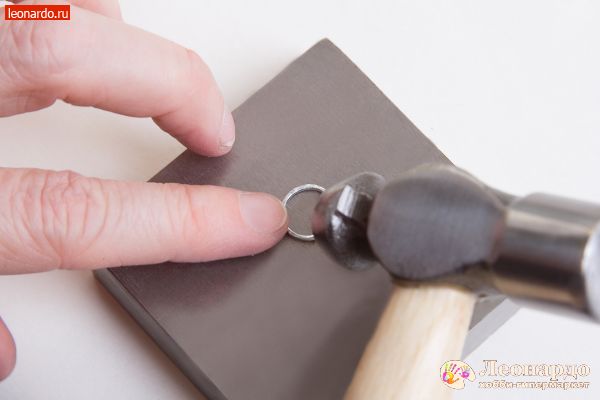

42. Если проволока очень мягкая, она плохо будет держать форму колечка. Колечко будет более твёрдым, если его отчеканить сферическим бойком молотка. Это придаст нашему колечку твёрдую форму. Таким же образом выполним работу со вторым колечком.

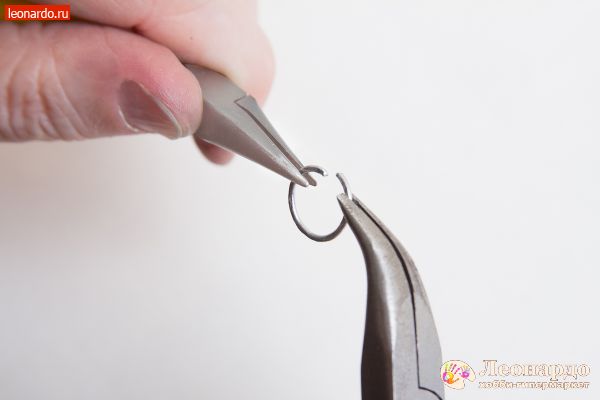

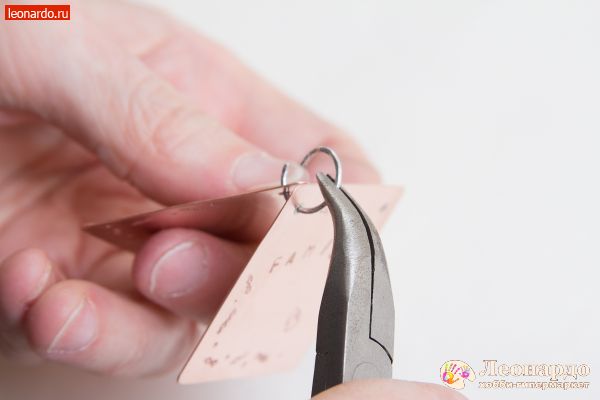

43. Теперь соединим колечками наши странички в книжечку. Разведём концы колечек с помощью тонкогубцев «MICRON» HTP-15 и круглогубцев изогнутых «MICRON» HTP-14. ВАЖНО: чтобы колечки не потеряли форму, разводить концы каждого колечка нужно не в плоскости колечка, а перпендикулярно его плоскости.
44. Вставляем странички.
45. Сводим концы колечек снова вместе.

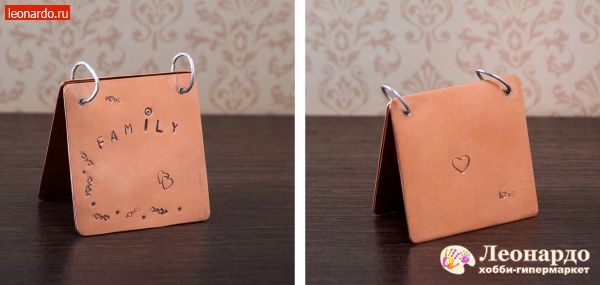

Наше изделие готово!
Удачи и вдохновения!
